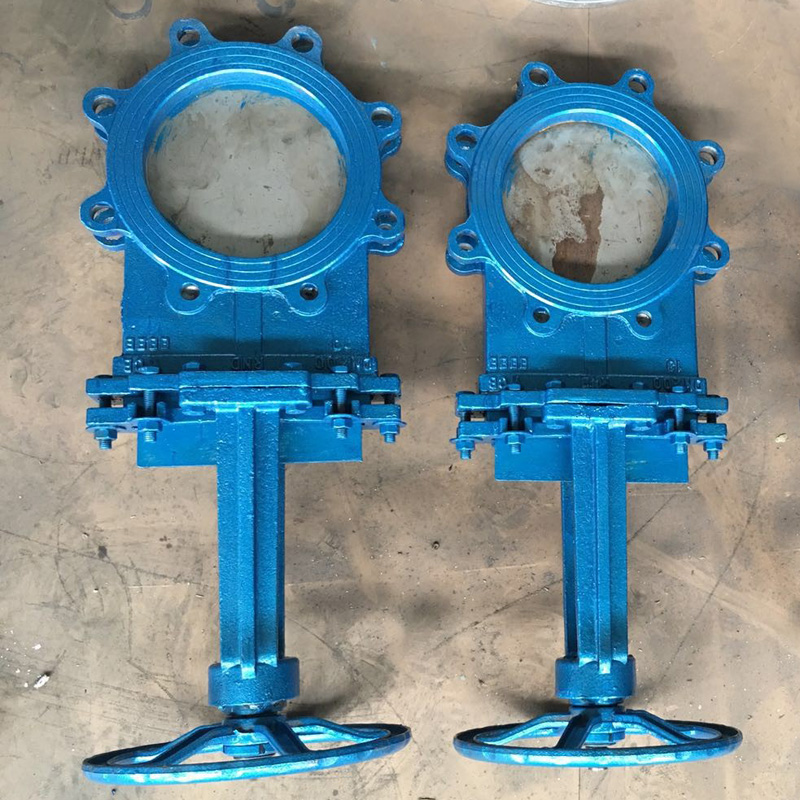

薄型閘閥
薄型閘閥
本閘閥適用于電廠、礦山、造紙、冶金、化工等各類有磨損、腐蝕性漿液及顆粒管路作啟閉或調節流量之用。公稱壓力0.6-1.6MPa,溫度-40℃-1000℃。密封形式分金屬硬密封、耐磨陶瓷密封、軟密封三大類,密封性能好。耐壓強度高,密封面耐磨性好,安裝方便、開關靈活、卡灰及結灰現象少,使用壽命長。
1、本閥全圓形的直流通道設計不存渣、不卡阻。閥板底端加工成刀刃狀,對松軟物料如纖維、紙漿、木漿具有切斷功能,同時有良好開啟和關閉作用。閥板經過精磨拋光處理可獲得最佳密封效果。設計緊湊、占據空間小、重量輕、價格便宜、易于安裝、耐磨防堵措施完善、便于維修、使用方便及壽命長,并且可任意選用驅動裝置。
2、閥體、填料涵均為精密鑄造,其中閥體采用凸緣式整體鑄造,材質可根據用戶需要選用WCB 、304、316、316L、2Crl3,密封圈采用石墨盤根、PTFE增強聚四氟乙烯材質,耐腐蝕、耐磨損、不沾渣。
3、閥板有5個支撐點,使閥板有很好的自對中。當閥門處于關閉狀態,并承受背壓時,閥板不發生偏移。
4、薄型閘閥可以配置手輪、鏈輪、液動、氣動和電動。
5、本閥連接形式有對夾式、法蘭式,密封形式有金屬硬密封、耐磨陶瓷密封、軟密封,其中陶瓷密封和軟密封的密封閥座磨損后可以拆卸更換,在方便維修的同時,也降低了用戶的使用成本。
6、適用介質:粉煤灰、金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
技術參數:
公稱通徑:DN50—1000(也可根據客戶需要定制)
公稱壓力0.6—1.6MPa
適用溫度:軟密封:-40℃~180℃、碳素鋼:-29℃~425℃、不銹鋼:-40℃~600℃、耐熱不銹鋼鋼:≤1000℃
執行標準:設計按JB/T869l-1998 MSS SP-81
法蘭按GB/T9113.1-2000
結構長度按GB/T1-5188.2-94
試驗和驗收按GB/T13927
零件及材質:
序號 | 零件名稱 | 材質說明 | |
名稱 | 材質 | ||
1 | 圓螺母 | 優質碳素鋼 | 25鋼 |
2 | 手輪 | 優質碳素鋼 | 45鋼 |
3 | 軸承壓蓋 | 優質碳素鋼 | 45鋼 |
4 | 閥桿螺母 | 球墨鑄鐵 | QT450 |
鋁黃銅 | ZCuZn25A16Fe3Mn3 | ||
5 | 軸承 | — | 軸承鋼 |
6 | 閥桿 | 不銹鋼 | 2Cr13、304、316 |
7 | 支架 | 碳素鋼、不銹鋼 | WCB、CF8等 |
8 | 閥板 | 不銹鋼 | 2Cr13、304、316、 |
9 | 螺栓螺母 | 優質碳素鋼 | 35鋼 |
10 | 填料壓蓋 | 碳素鋼 | WCB |
11 | 填料 | 柔性石墨盤根、石棉根、 | — |
12 | 閥體 | 碳素鋼、不銹鋼 | WCB、CF8(304)、CF3(304L) |
