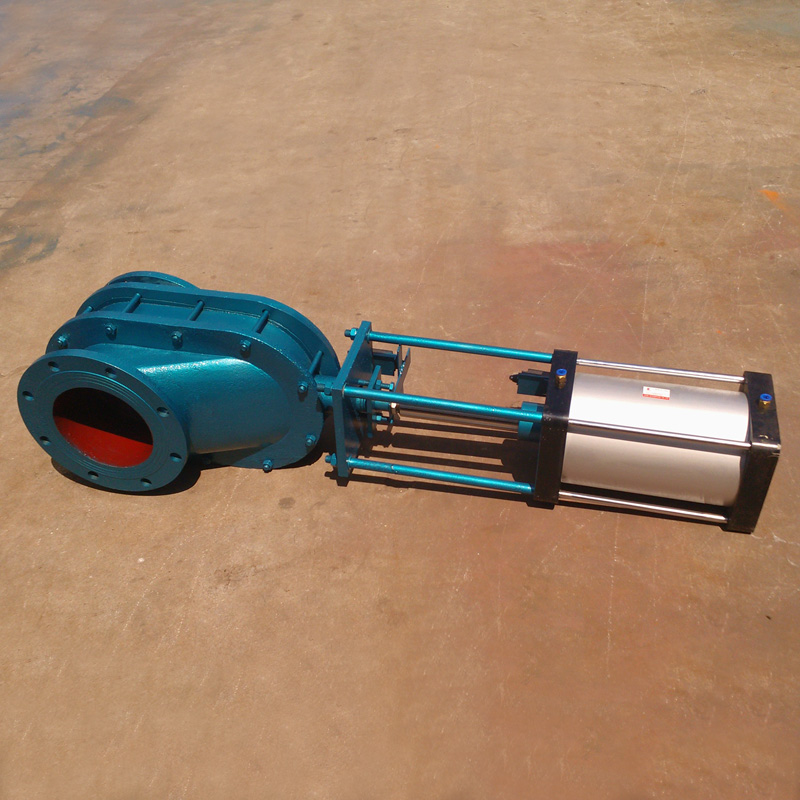

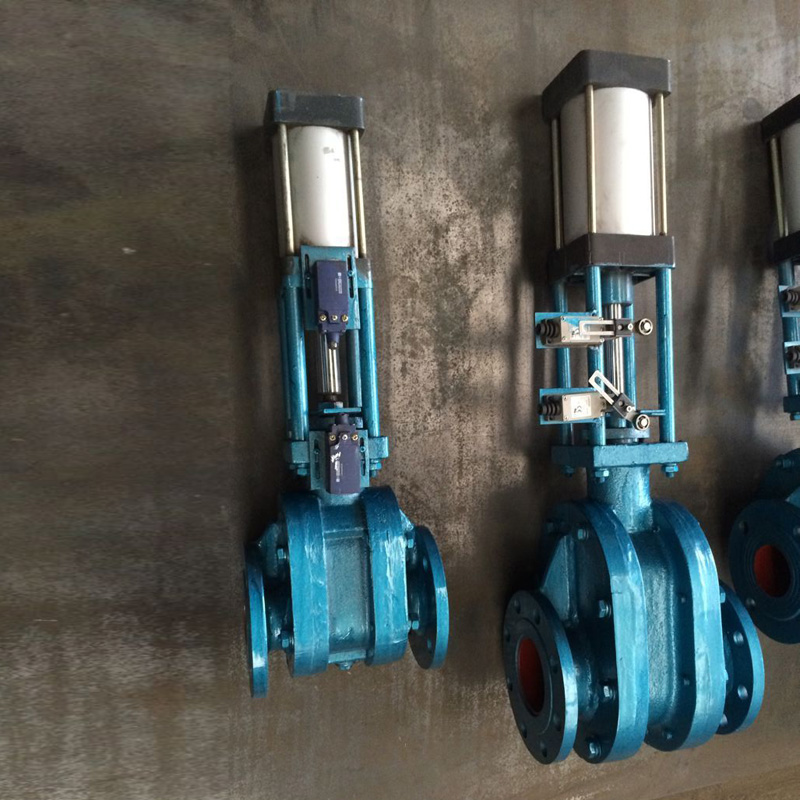

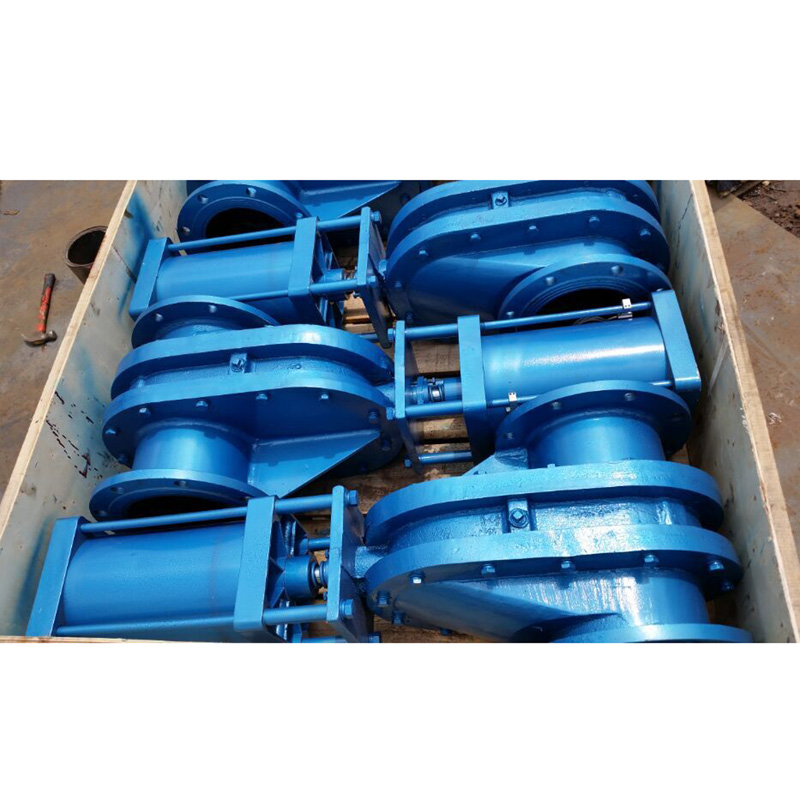

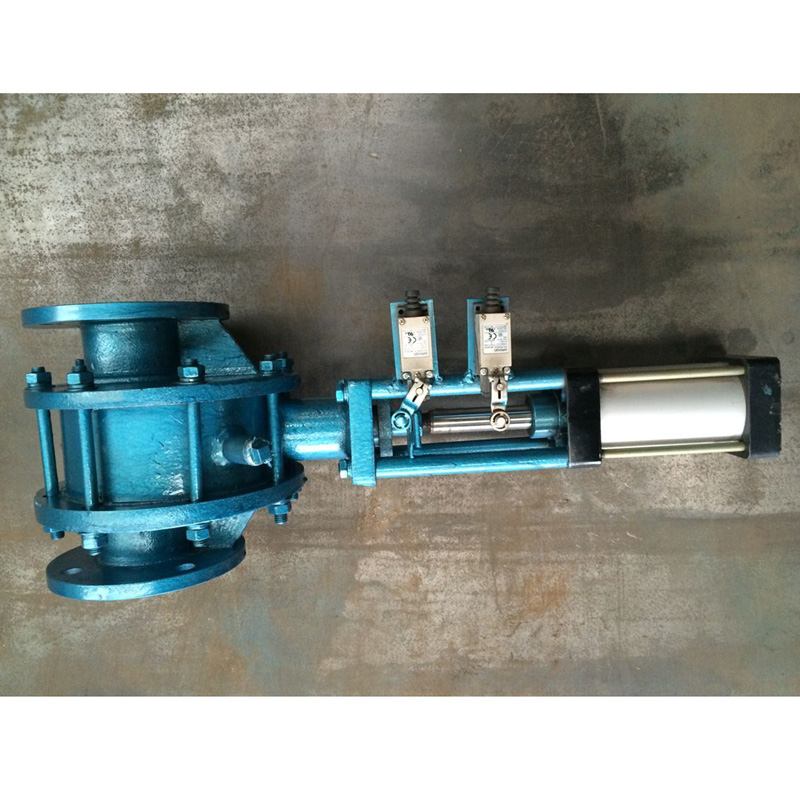

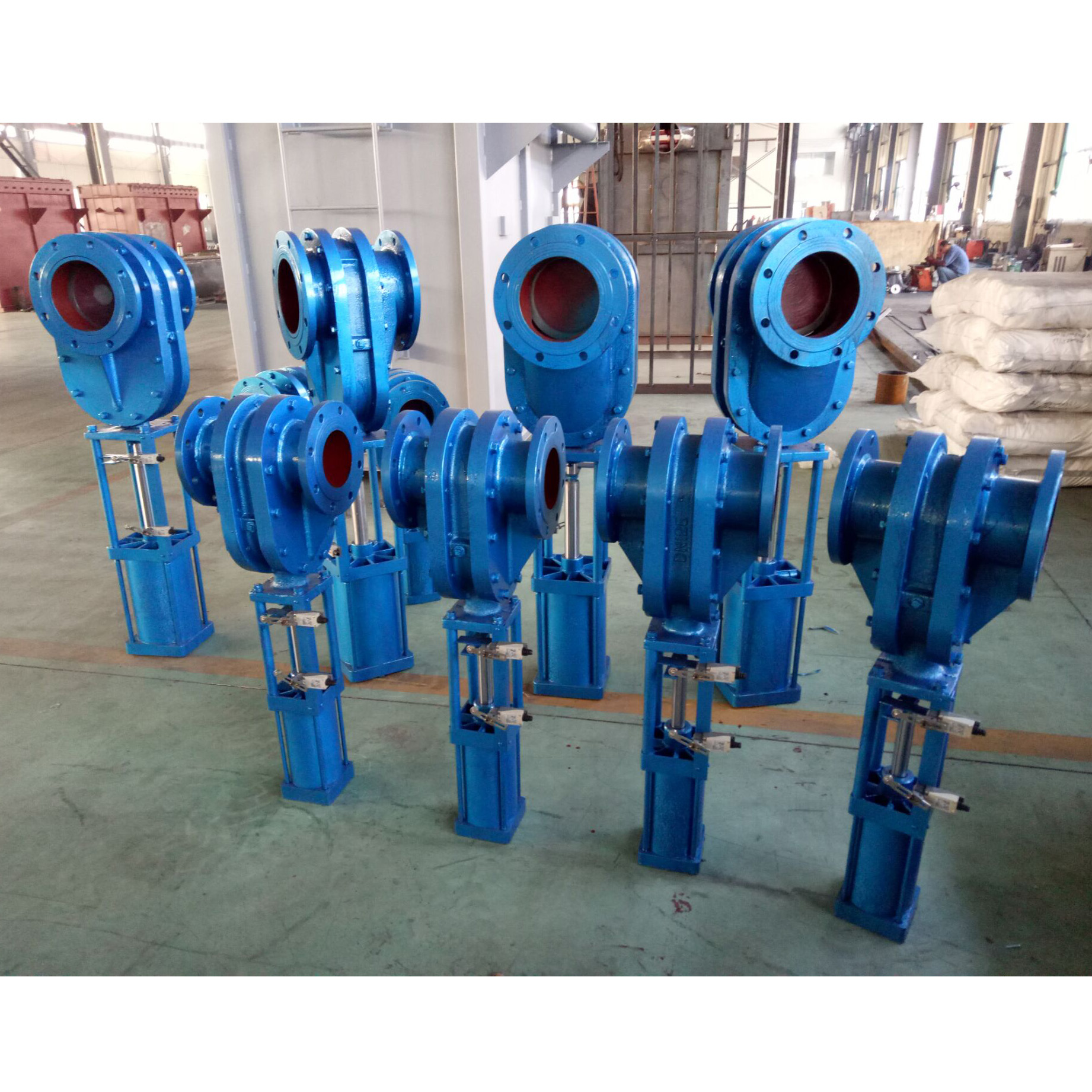

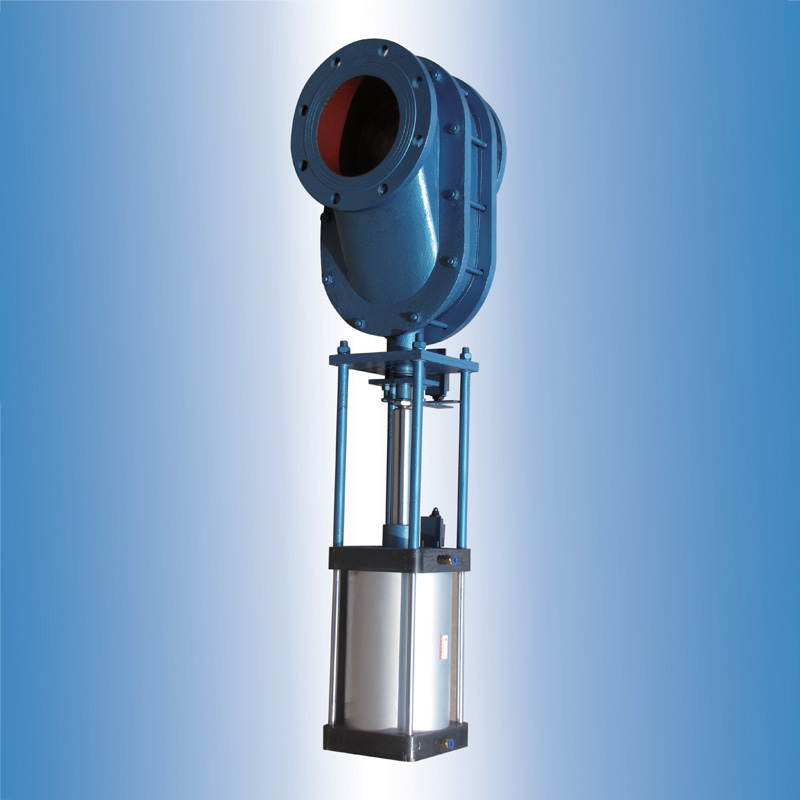

雙閘板出料閥
雙閘板出料閥
本閥門主要用于火力發電企業的粉煤灰氣力輸送系統中,做倉泵出料閥、平衡閥、排氣閥、排堵閥,也可用作管路切換閥和卸灰閥。同時也可適用于水泥、礦山、造紙、化工等各類有磨損的干粉塵、水、蒸汽等介質在管道上作啟閉之用。
本閥門為雙閘板閥,關閉后任何方向全部密封。閥體采用精密鑄鋼件,密封填料采用耐磨耐高溫氟橡膠密封組件,閥板與閥座間密封面采用耐磨硬質合金材料或耐磨增韌結構陶瓷,表面光滑,硬度可達60~70HRC,解決了密封面因物料沖刷而易被沖蝕、壽命不高的問題,使用壽命比普通材料閥門長5-10倍,為用戶帶來理想的使用效果和經濟效益,大大提高了設備運行的安全性、穩定性。本閥具有密封性能好、耐磨性強、耐高溫、啟動負荷小、無卡灰或積灰現象、使用壽命長等特點。
當氣源從上進氣口通入時,閥桿帶動閥板向下運動,閥門關閉。當氣源從下進氣口通入時,閥桿帶動閥板向上運動,閥門開啟。閥板與閥座之間加載彈簧,彈簧彈力始終使閥板壓向閥座保證閥門的密封性,又容許閥板在垂直上下方向移動,這有助于補償閥門零件的熱脹冷縮,并能克服任何背壓變化對密封的影響與防止顆粒介質進入兩密封面之間。在啟閉過程中,閥板能產生自轉,使得密封面之間產生研磨、拋光作用,而且由于閥體對通道偏心,在開啟排卸物料時,會(huì )產生渦流,形成的物料旋渦會(huì )自行清掃閥門內腔。所有的這些特點,使得這種閥門具有超長的使用壽命,為您的系統安全運行提供了可靠的保證。
技術參數:
公稱通徑:DN40-DN300(也可根據客戶需要定制)
公稱壓力:1.0-1.6MPa
氣動執行器工作壓力:0.4-1.0MPa
適用溫度:200℃(另有耐高溫型最高可耐400℃高溫)
適用介質:粉煤灰、灰渣、干粉塵、固體顆粒、氣體、液體等。
適用范圍: 1、火力發電廠干灰系統(進、出料輸送,用做平衡閥、排氣閥、排堵閥)。
2、水泥、 化工、冶金、造紙、制藥等行業中散狀物料輸送系統。
3、各類有磨損的介質在管道上作啟閉之用。
安裝及使用
1、安裝前應仔細閱讀說明書,并核對閥門型號,通徑及技術參數。
2、嚴禁裝上閥門后施焊法蘭。管道自先預留的閥門安裝距離應適當,法蘭兩邊加墊片。
3、兩管道中心與閥門通徑中心應保持同軸,法蘭面應平整,不允許法蘭面有較大的偏斜,以保證閥門的夾緊和正常工作。擰緊螺栓應做到均勻對稱
